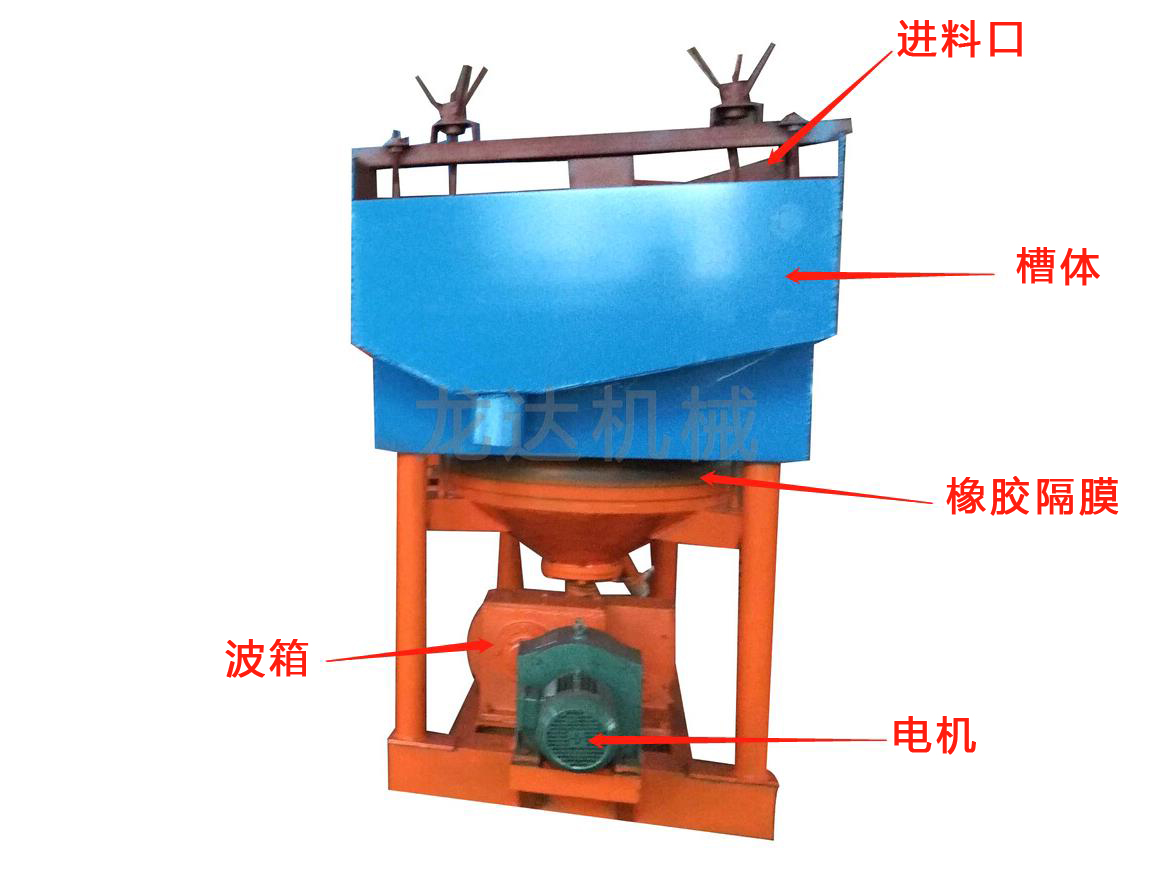

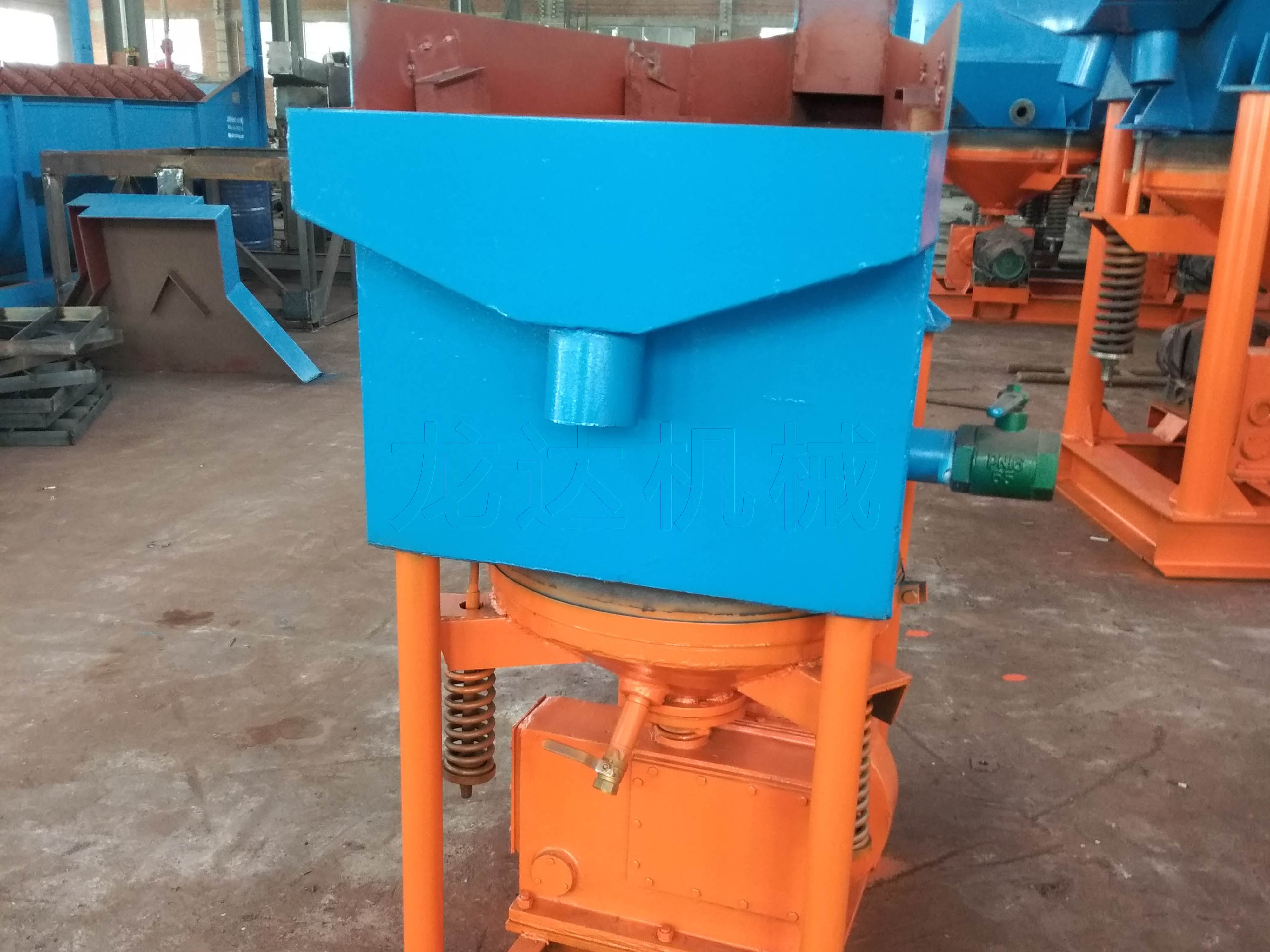

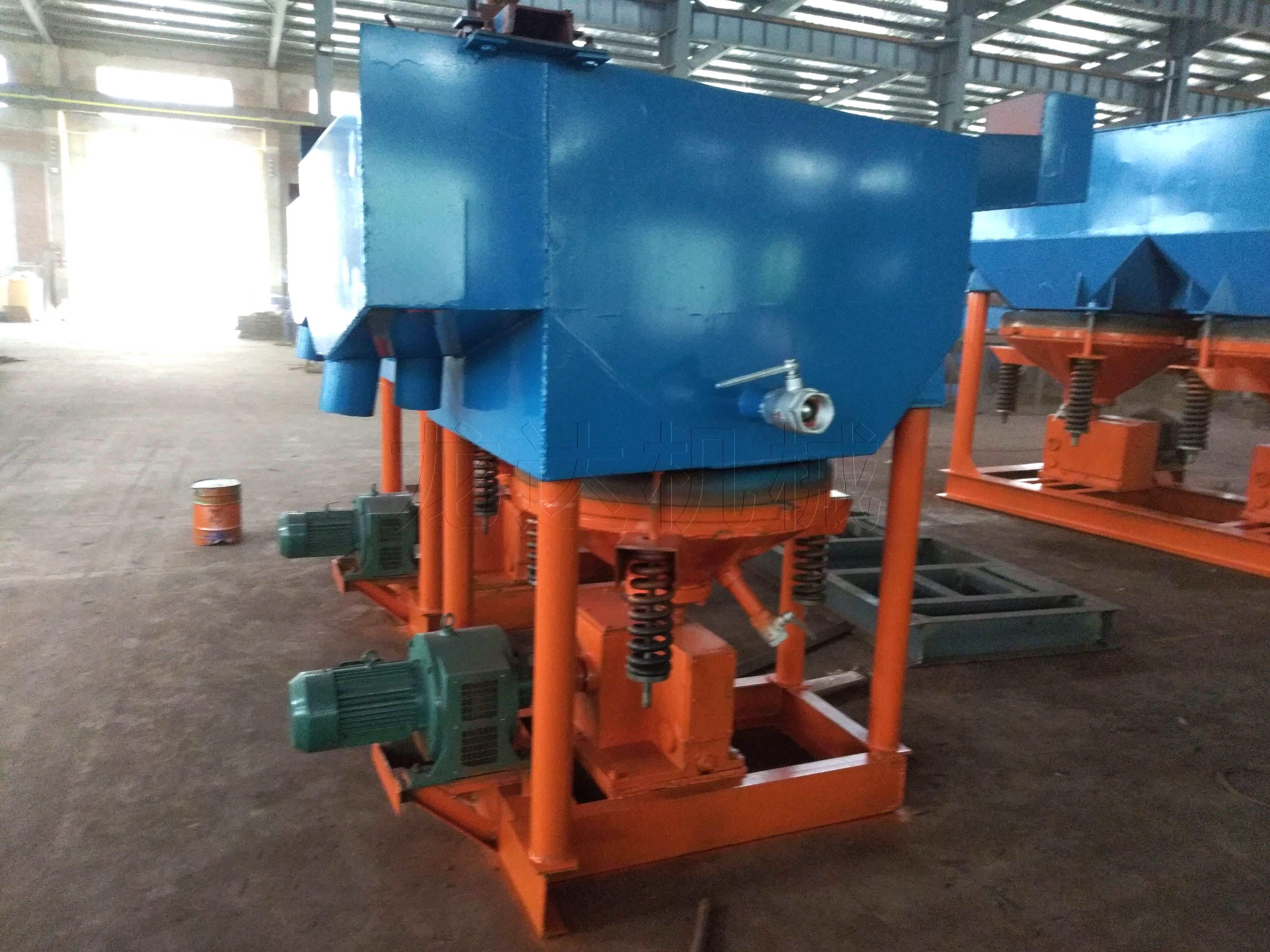

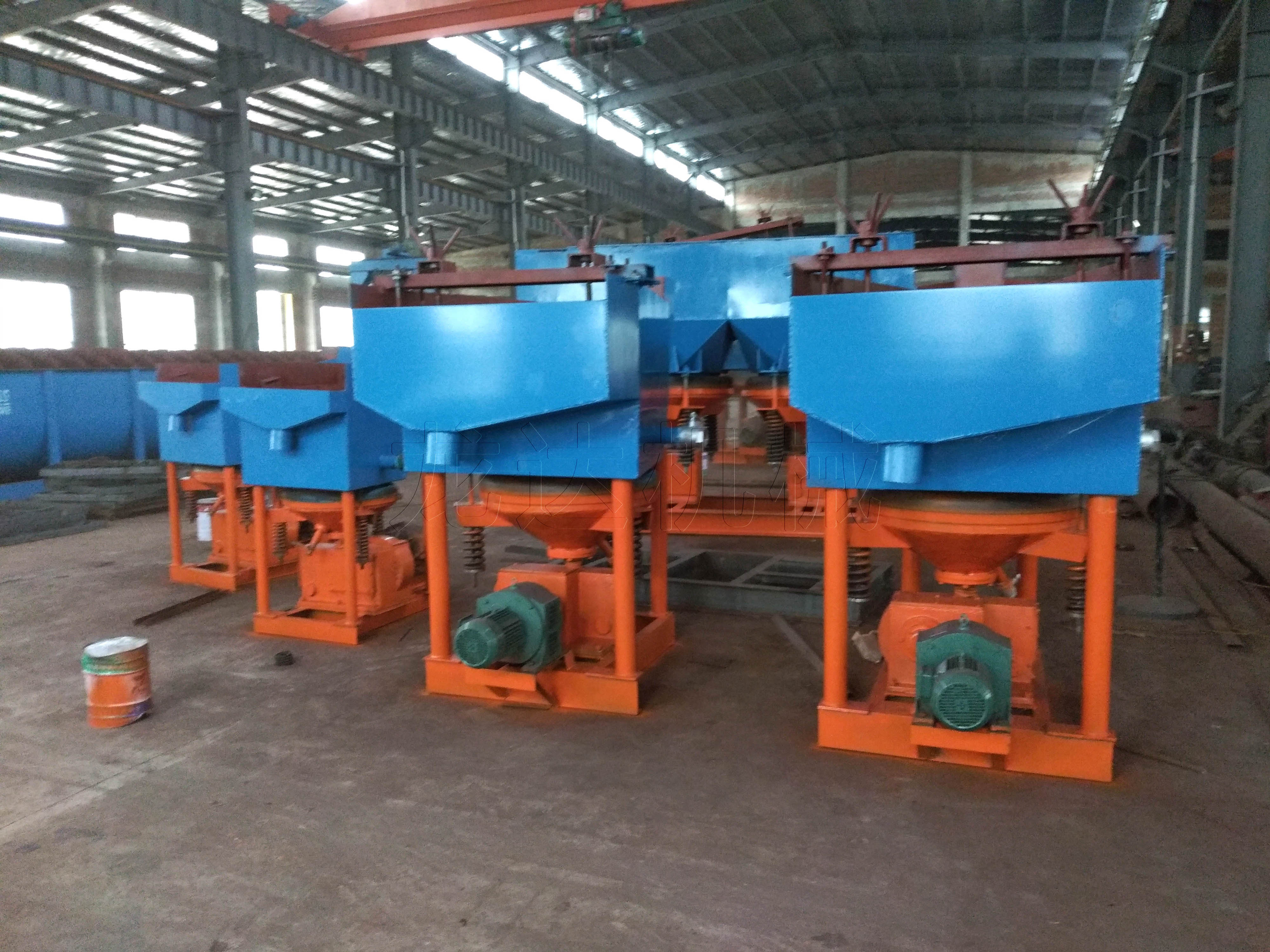

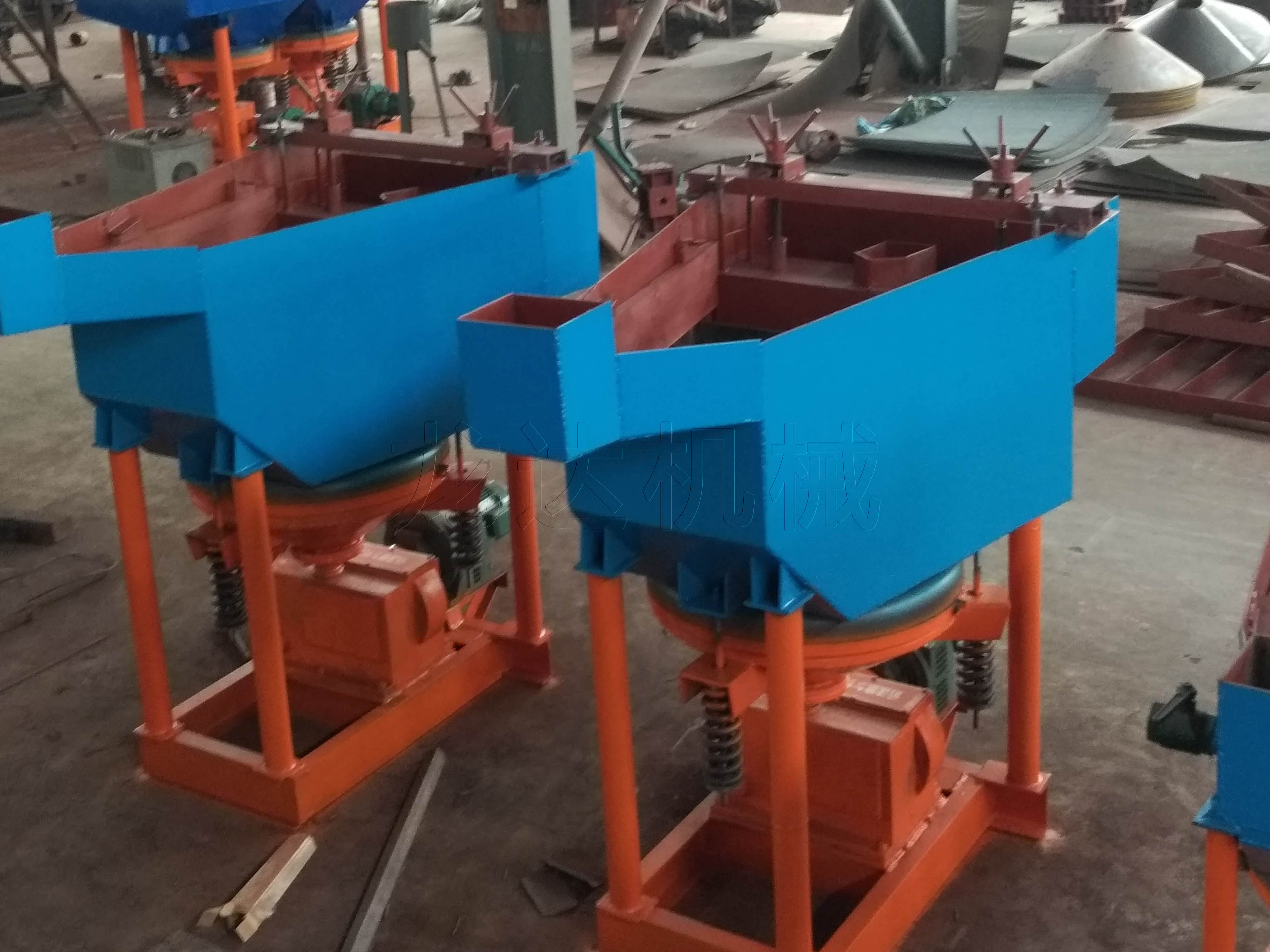

JT1-1跳汰機
鋸齒波跳汰機介紹
1、結構緊湊，占地面積小，單位面積處理能力大。JT1070/2跳汰機采用下動式傳動結構，設跳汰機設備結構更加緊湊，單位占地面積處理能力較大。
2、采用凸輪機構傳動，產生的鋸齒波形脈動曲線使跳汰上升水流均勻，下降水流迅急，有效提高了細粒級有用礦物的回收率，對細粒度物料的選礦效果很好。
3、省水，可以連續工作。
4、沖程，沖次調節方便，安裝與維護簡單。
工作原理簡介
傳統的跳汰機多為圓周偏心驅動，其跳汰脈動曲線為正弦波形，由隔膜運動產生的上升、下降水流速度和作用時間基本相同，鋸齒渡跳汰機脈動曲線呈鋸齒波形：使上升水流快于下降水流，上升時間短，下降時間長，增強了床層的松散度，緩解了吸人作用，使礦物中的重礦粒得到充分沉降，大大提高了設備的選別能力和回收率。
實驗隔膜跳汰機
|

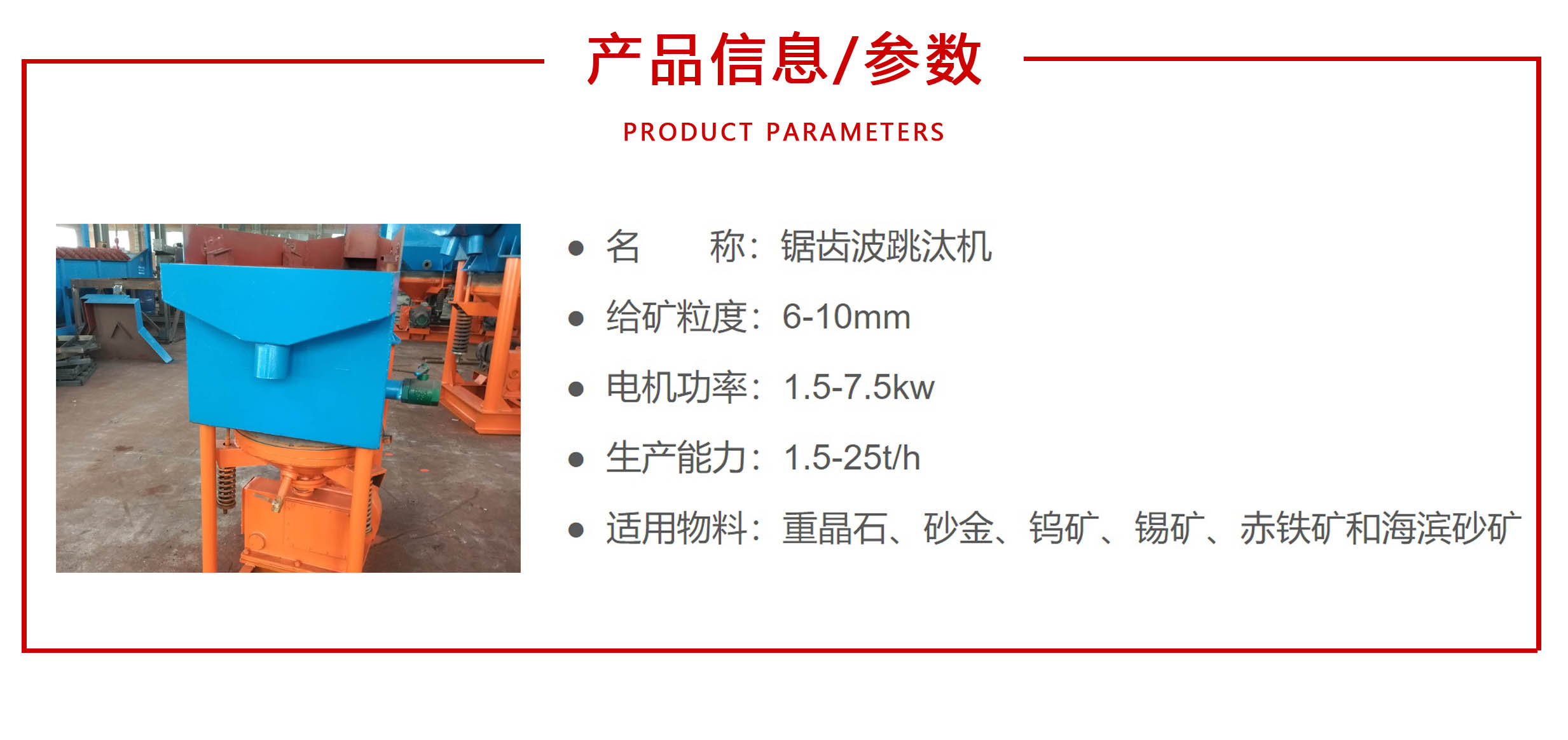

項目 參數 型號 |
跳汰室 | 隔膜 | 給粒礦度mm | 篩下補給水量m3/噸礦 | 補給水壓 | 處理器t/h | 電機功率kw | 外形尺寸mm | 重量kg | |||
| 形狀 | 面積m2 | 沖程mm |
沖次 次/min |
|||||||||
| JT0.57-1 | 梯形 | 0.57 |
（M12凸輪） 8.5-12 （M17凸輪） 10-17 （M21凸輪） 12-21 |
80-1 80 |
<6 | 1-2 | ≥0.05 | 1.5-3 | 1.5 | 1550*780*1530 | 610 | |
| JT1-1 | 梯形 | 1.04 | <10 | 2-3 | 2.5-5 | 2.2 | 2270*1110*1890 | 900 | ||||
| JT2-2 | 矩形 | 2.28 | <10 | 2-4 | 5-10 | 3 | 3225*1550*2050 | 1640 | ||||
| JT3-1 | 梯形 | 3 | 12-30可調 |
50-1 25 |
<10 | 3-6 | ≥0.05 | 7.5-15 | 5.5 | 2745*2000*3030 | 3085 | |
| JT4-2 | 矩形 | 4 |
25-57五種 凸輪可調 |
<25 | 4-8 | 8-20 | 7.5 | 4240*1990*2750 | 3098 | |||
| JT4-2A | 矩形 | 4 |
25-57五種 凸輪可調 |
<25 | 4-8 | 8-20 | 4*2 | 4240*1990*2750 | 3500 | |||
| JT5-2 | 梯形 | 4.85 | 12-30可調 | <10 | 3-6 | 12-25 | 7.5 | 3600*2000*2600 | 44500 | |||
