產品描述
　　XFD型系列單槽浮選機由：機座、托板、槽體、攪拌部、刮板部分、主軸部分、護罩、電機、流量計、控制開關、刮板開關、變頻器、調節旋扭組成。所有部件都緊固在機體上，主軸按順時針方向轉動，通過不同皮帶槽主軸產生三種不同的速度；刮板的轉動由刮板電動機通過皮帶輪帶動，刮板的位置可通過蝶形螺母調節高低。
　　實驗室用XFD型變頻式單槽式浮選機供地質、冶金、建筑材料、化學等工業實驗室浮選少量礦樣用。
　　優點：有變頻功能、葉輪調速、液晶數字顯示、內礦漿溫度顯示。

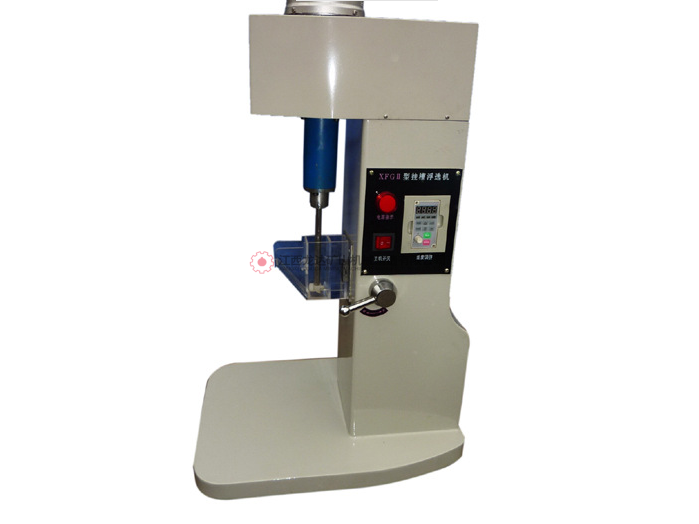

產品實拍

　　一、產品介紹
　　浮選機是浮游選礦機的簡稱，指完成浮選過程的機械設備。在浮選機中,經加入藥劑處理后的礦漿,通過攪拌充氣,使其中某些礦粒選擇性地固著于氣泡之上；浮至礦漿表面被刮出形成泡沫產品,其余部分則保留在礦漿中,以達到分離礦物的目的。浮選機的結構形式很多,最常用的是機械攪拌式浮選機。
　　二、工作原理
　　浮選機由電動機三角帶傳動帶動葉輪旋轉，產生離心作用形成負壓，一方面吸入充足的空氣與礦漿混合，一方面攪拌礦漿與藥物混合，同時細化泡沫，使礦物粘合泡沫之上，浮到礦漿面再形成礦化泡沫。調節閘板高度，控制液面，使有用泡沫被刮板刮出。
　　煤泥和藥劑充分混合后給入浮選機的第一室的槽底下，葉輪旋轉后，在輪腔中形成負壓，使得槽底下和槽中的礦漿分別由葉輪的下吸口和上吸口進入混合區，也使得空氣沿導氣套筒進入混合區，礦漿、空氣和藥劑在這里混合。
　　在葉輪離心力的作用下，混合后的礦漿進入礦化區，空氣形成氣泡并被粉碎，與煤粒充分接觸，形成礦化氣泡，在定子和紊流板的作用下，均勻地分布于槽體截面，并且向上移動進入分離區，富集形成泡沫層，由刮泡機構排出，形成精煤泡沫。
　　分選轉環慢速旋轉，當分選室進入浮場區時，此時入選物料經礦漿分配器分別給到6個分選點，弱磁性礦粒被吸在齒板上并隨分選環轉動。非磁性礦粒在重力與礦漿流的作用下經過齒板的縫隙，排入分選環下部的尾礦槽中。分選室轉至中礦清洗位置時，少量清洗水給入，將夾雜的脈石，連生體及礦泥洗入尾礦槽中（該機未設置中礦槽），以達到提高精礦質量的目的。當分選室轉到磁場很弱的位置時（精礦沖洗區），噴入壓力水，將吸在齒板上的弱磁性礦粒沖入精礦槽中。隨后分選室轉到另一個極性相反的磁場區，分選環每轉一周，其中每個分選室如此反復6次。
