75水力旋流器

水力漩流器是公級、脫泥、濃縮、洗滌、凈化，磨礦控制等分選設備。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

所屬分類

旋流器

數量

庫存:



產品描述

產品介紹

　　水力漩流器是公級、脫泥、濃縮、洗滌、凈化，磨礦控制等分選設備。廣泛用于黑色金黃屬、有色金屬、非金屬尾礦的造礦領域中，是礦山分級、尾礦筑壩、提純、油田泥漿凈化等的理想產品。該產品采用耐磨橡膠和特殊制作工藝，保證了橡膠的密度及橡膠與金屬的粘接強度，從而使得該產品在使用過程中顯示出高耐磨、耐沖擊、高彈性、耐腐蝕、使用壽命長、分選效果好等特點。

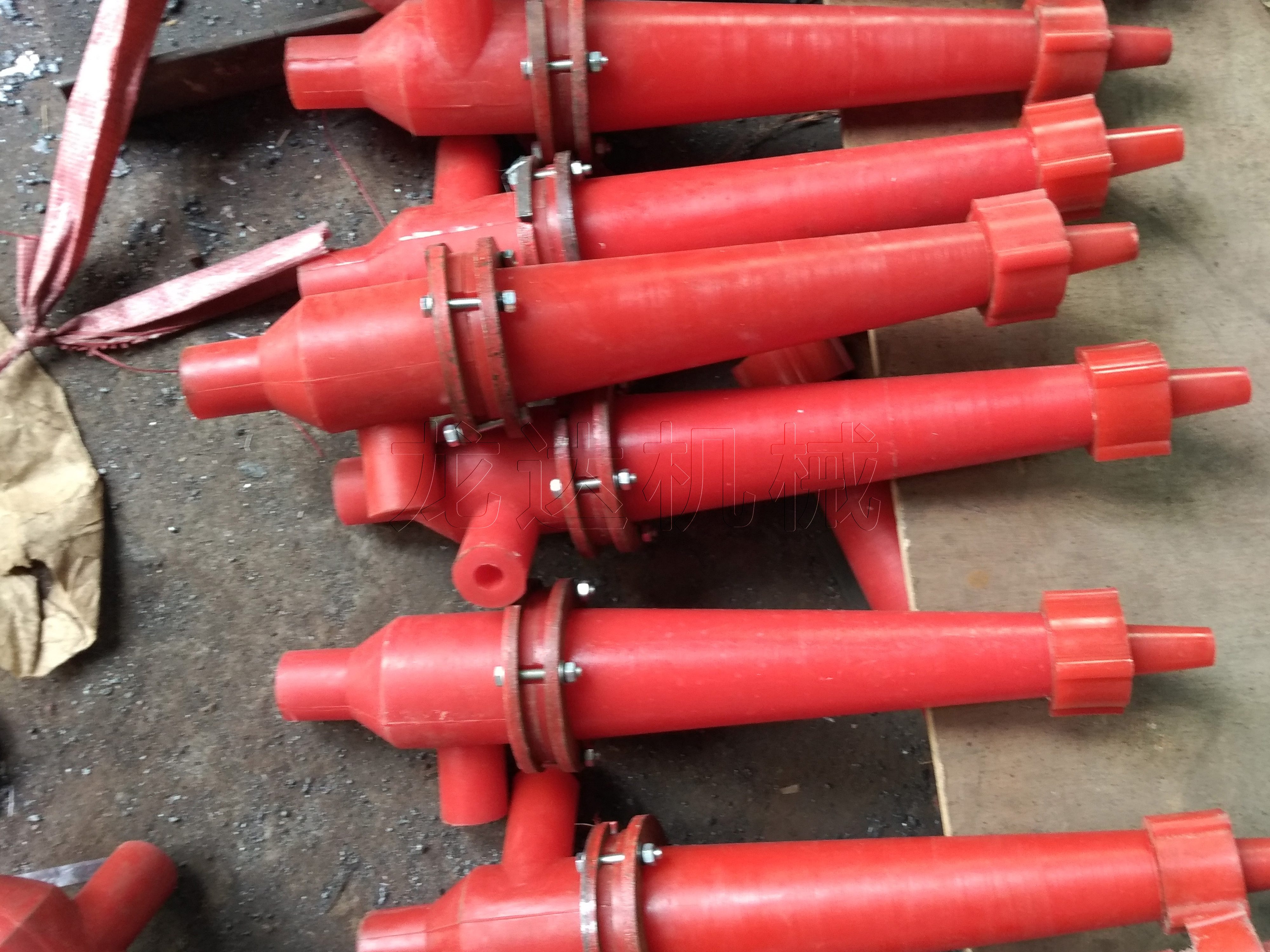

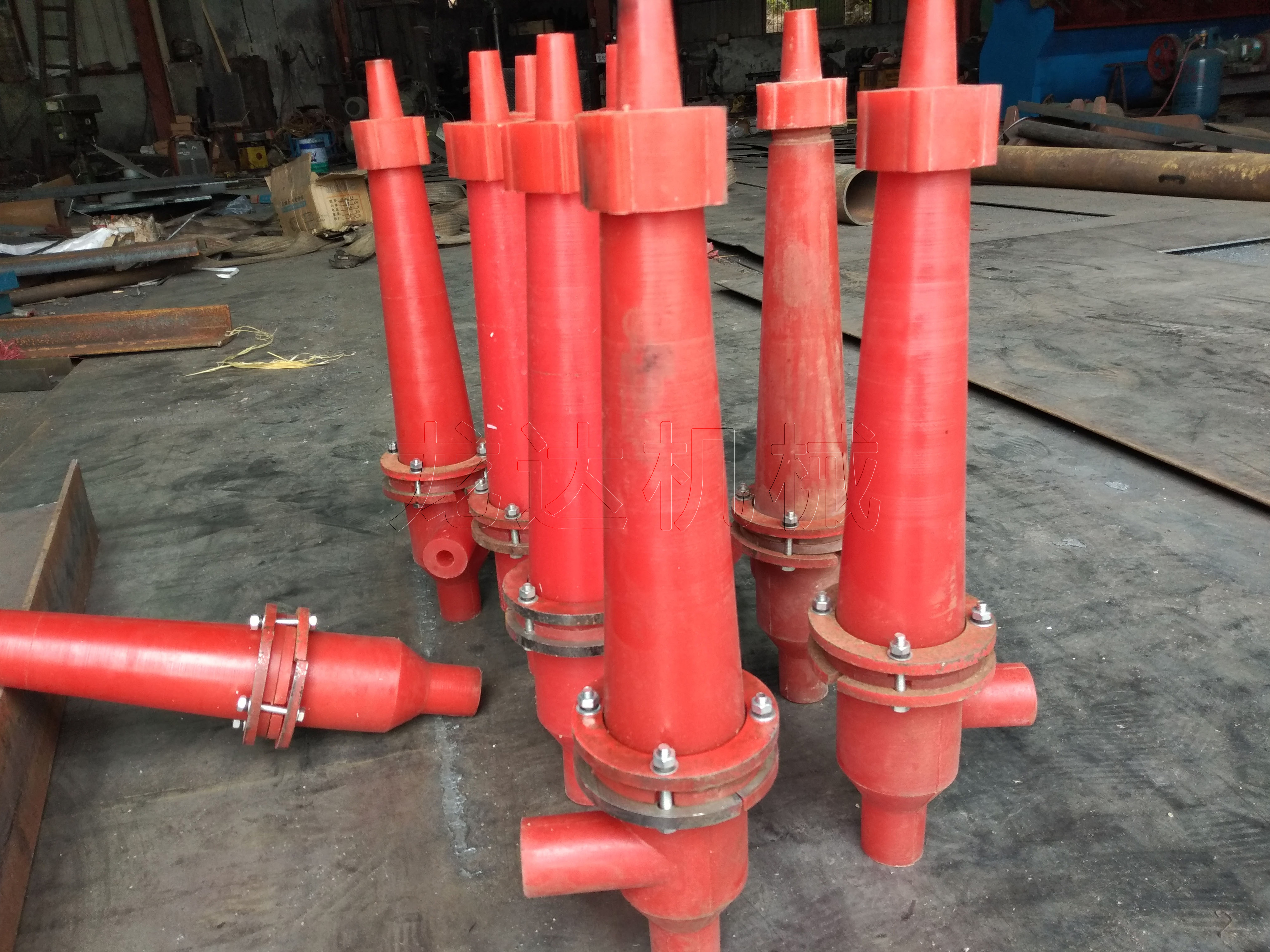

產品實拍

工作原理

　　旋流除砂器和旋流除泥器的結構及工作原理完全相同，所以統稱為水力旋流器。
　　旋流器是一個帶有圓柱部分的錐形容器。錐體上部?jī)?nèi)圓錐部分叫液腔。圓錐體外側有一進液管，以切線方向和液腔連通。容器的頂部是上溢流口，底部是底流口（也叫排料口）。旋流器的尺寸由錐體的最大內徑?jīng)Q定。其工作原理是離心沉降。由于粗顆粒與細顆粒之間存在著粒度差（或密度差），其受到的離心力、向心浮力、流體曳力等大小不同，受離心沉降作用，錐體中間產生一個低壓區，形成一個氣柱，造成真空，起抽吸作用，大部分細顆粒在旋流的作用下由上口溢流管排出，重顆粒甩向桶壁，沿桶壁下滑，從下口排出。
　　聚氨酯又稱聚氨酯甲酸酯，是一種介于塑料和橡膠之間的高分子聚合材料。它既具有塑料的高強度，又具有橡膠的高彈性，是一種綜合性能優良的新型耐磨材料。它具有許多優良的性能，耐磨性能高，居于合成材料之首，甚至超過某些合金鋼。采用聚氨酯作為水力旋流器的襯里，其使用壽命為高鉻鑄鐵的四倍，丁氫橡膠的四倍，天然橡膠的八倍。聚氨酯的邵氏硬度在17~97范圍內，以85~90時耐磨性最好。

技術特點
　◆結構簡單，成本低廉，易于安裝和操作；
　◆體積小，占地面積小，處理能力大，運行費用低；
　◆處理工藝簡單，運行參數確定后可長期穩定運行，管理便利；
　◆用途廣泛，耐磨性能好，使用壽命長，分選精度高，效率高。

水力旋流器主要技術性能

型號 規格	給礦口	溢流口	排砂口	錐角（º）	溢流粒度	礦漿濃度（%）	礦漿處理量（m³/h）	外形尺寸			重量
型號 規格	給礦口	溢流口	排砂口	錐角（º）	溢流粒度	礦漿濃度（%）	礦漿處理量（m³/h）	長	寬	高	重量
Φ125	25×10	Φ50	Φ15-30	20	0.025-0.25	50-60	2.4-15	320	260	646	0.080
Φ150	45×20	Φ70	Φ12，Φ17	20	0.025-0.25	50-60	4.8-54	612.5	380	889	0.088
Φ250	50×20	Φ120	Φ25	20	0.025-0.25	50-60	6.5-61.2	570	540	1172	0.21
Φ300	Φ75	Φ125	Φ50	20	0.025-0.25	50-60	24-60	575	550	1444	0.24
Φ350	80×35	Φ150	Φ25	20	0.025-0.25	50-60	24-90	695	690	1510	0.28
Φ500	140×20	Φ150	Φ17-Φ68	20	0.025-0.25	50-60	24-108	1370	775	2170	0.64

　　技術特點
　　◆結構簡單，成本低廉，易于安裝和操作；
　　◆體積小，占地面積小，處理能力大，運行費用低；
　　◆處理工藝簡單，運行參數確定后可長期穩定運行，管理便利；
　　◆用途廣泛，耐磨性能好，使用壽命長，分選精度高，效率高。

水力旋流器主要技術性能

型號 規格	給礦口	溢流口	排砂口	錐角（º）	溢流粒度	礦漿濃度（%）	礦漿處理量（m³/h）	外形尺寸			重量
型號 規格	給礦口	溢流口	排砂口	錐角（º）	溢流粒度	礦漿濃度（%）	礦漿處理量（m³/h）	長	寬	高	重量
Φ125	25×10	Φ50	Φ15-30	20	0.025-0.25	50-60	2.4-15	320	260	646	0.080
Φ150	45×20	Φ70	Φ12，Φ17	20	0.025-0.25	50-60	4.8-54	612.5	380	889	0.088
Φ250	50×20	Φ120	Φ25	20	0.025-0.25	50-60	6.5-61.2	570	540	1172	0.21
Φ300	Φ75	Φ125	Φ50	20	0.025-0.25	50-60	24-60	575	550	1444	0.24
Φ350	80×35	Φ150	Φ25	20	0.025-0.25	50-60	24-90	695	690	1510	0.28
Φ500	140×20	Φ150	Φ17-Φ68	20	0.025-0.25	50-60	24-108	1370	775	2170	0.64
