1000分泥斗

分泥斗又稱圓錐分級機，是一種簡單的分級、脫泥及濃縮用設備。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

所屬分類

分泥斗

數量

庫存:



產品描述

脫泥斗工作原理

　　分泥斗又稱圓錐分級機，是一種簡單的分級、脫泥及濃縮用設備。它的外形為一倒立的圓錐。在液面中心設置給礦圓筒，圓筒底緣沒入液面以下若干深度。礦漿沿切線方向向給入中心圓筒，經緩沖后由底緣流出。流出的礦漿呈放射狀向周邊溢流堰流出。在這一過程中，沉降速度大于液流上升分速度的粗顆粒將沉在槽內，并經底部沉砂排出。細顆粒隨表層礦漿進到溢流槽內。給礦粒度一般小于2mm。分級粒度為75μm或更細些。
　　分泥斗具有結構簡單，易于制造，不耗動力等優點。由于錐體容積較大，在生產流程中還有貯礦作用。目前主要用在水力分級機前對原礦進行脫泥，借以提高分級效率；并也安裝在磨礦設備前進行礦石的濃縮、脫水，以提高磨礦機的給礦濃度；還有用在各種礦泥選別設備前控制給礦濃度和礦量。

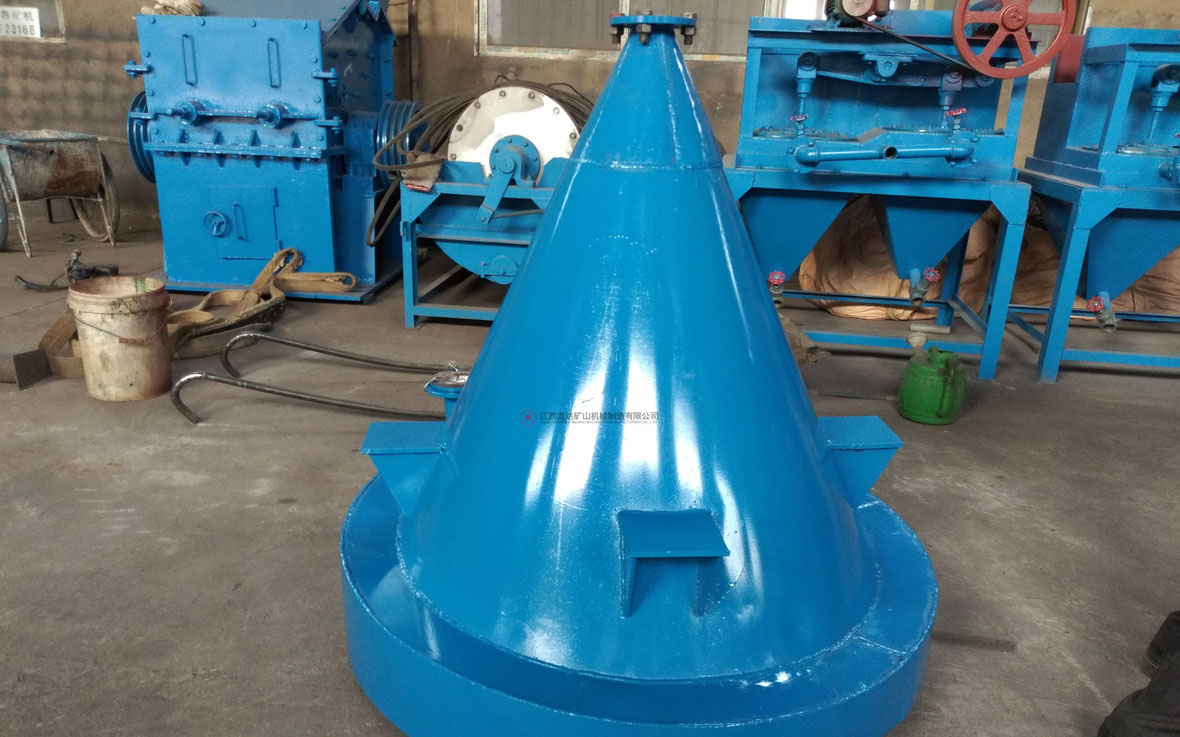

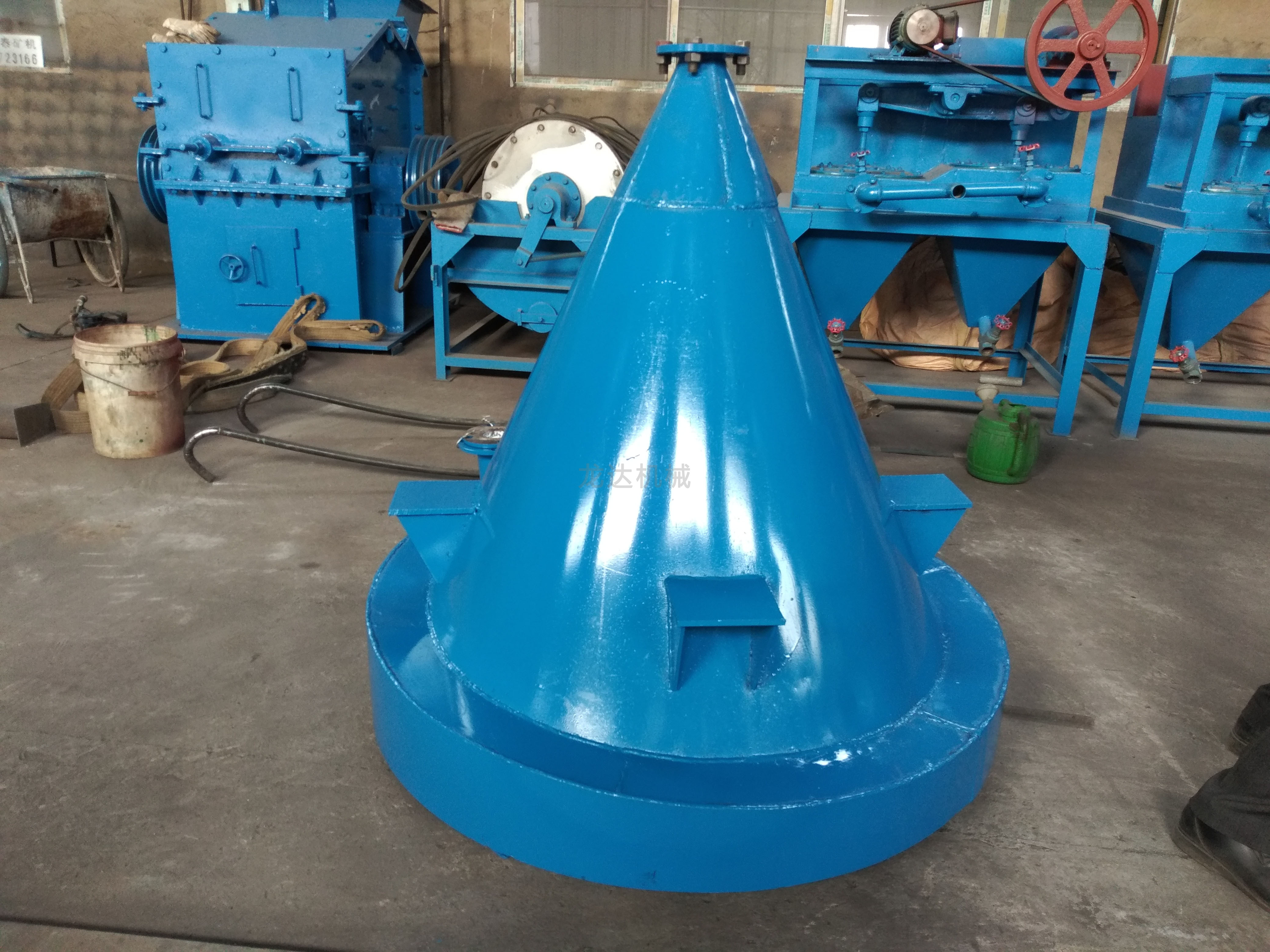

產品實拍

分泥斗簡圖

　　主要用在水力分級機前對原礦進行脫泥，借以提高分級效率:并也安裝在磨礦設備前進行礦石的濃縮、脫水提高磨礦機的給礦濃度;還有用在各種礦泥選別設備前控制給礦濃度和礦量。

　　1-給礦管；2-環形溢流槽；3- 錐體；4-備用高壓水管

規格（直徑mm）	φ1000	φ1500	φ2000	φ2500	φ3000
沉降面積m²	0.75	2	3	4.9	7
容積（m³）	0.27	0.83	2.27	4	7
排礦管徑	φ25	φ40	φ50	φ60	φ70
排礦濃度（%）	40-60	40-60	40-60	40-60	40-60
給礦粒度	<2.0	<2.0	<2.0	<2.0	<2.0
處理能力（t/m².h）	1.5-0mm粒度為2-2.16t/m².h 0.074-0mm粒度為0.19-0.25t/m².h
受礦管	φ120	φ150	φ150	φ150	φ150
脫泥效應（%）	33-45	33-45	33-45	33-45	33-45
重量	500	980	1483	1850	2100

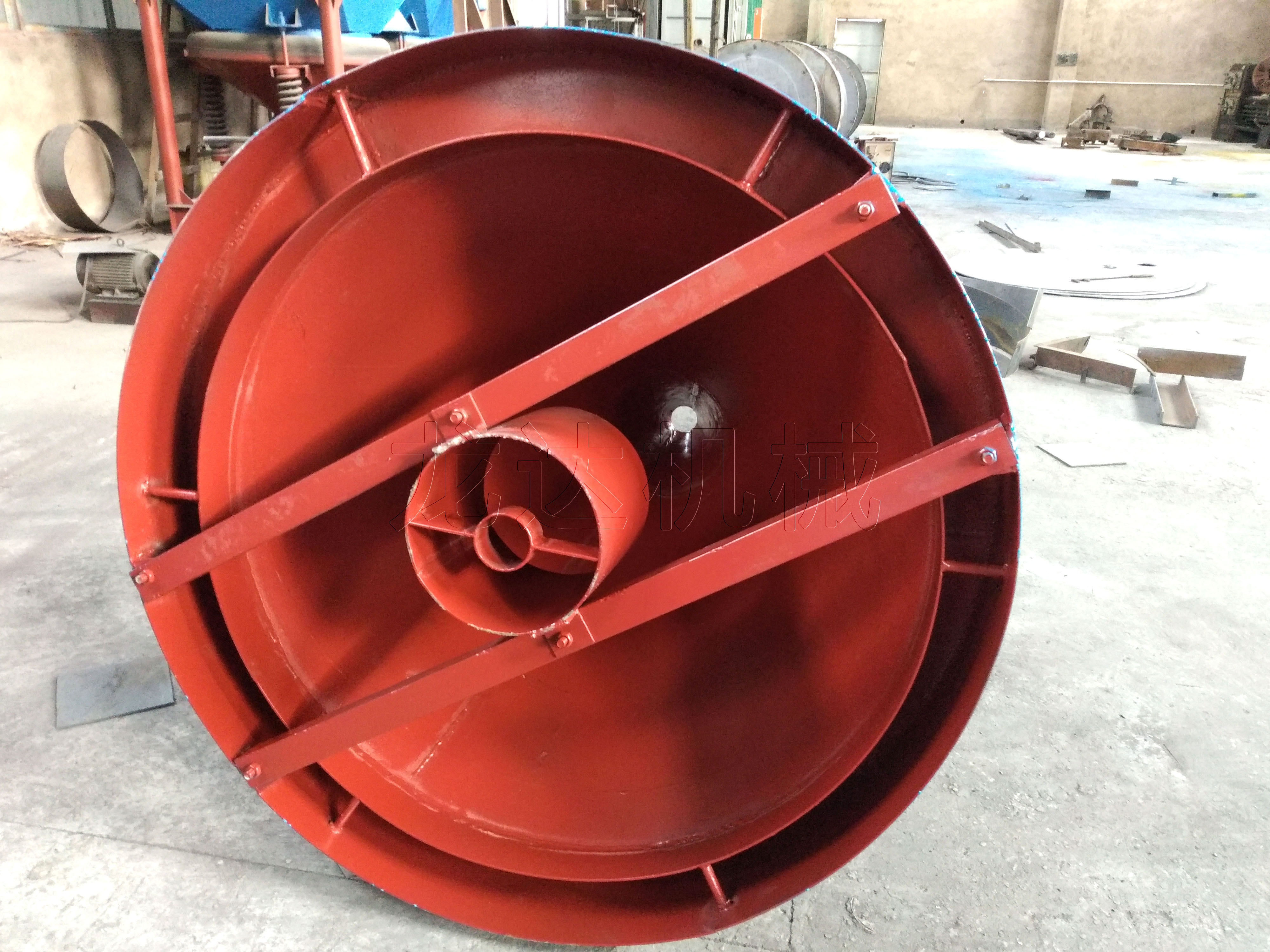

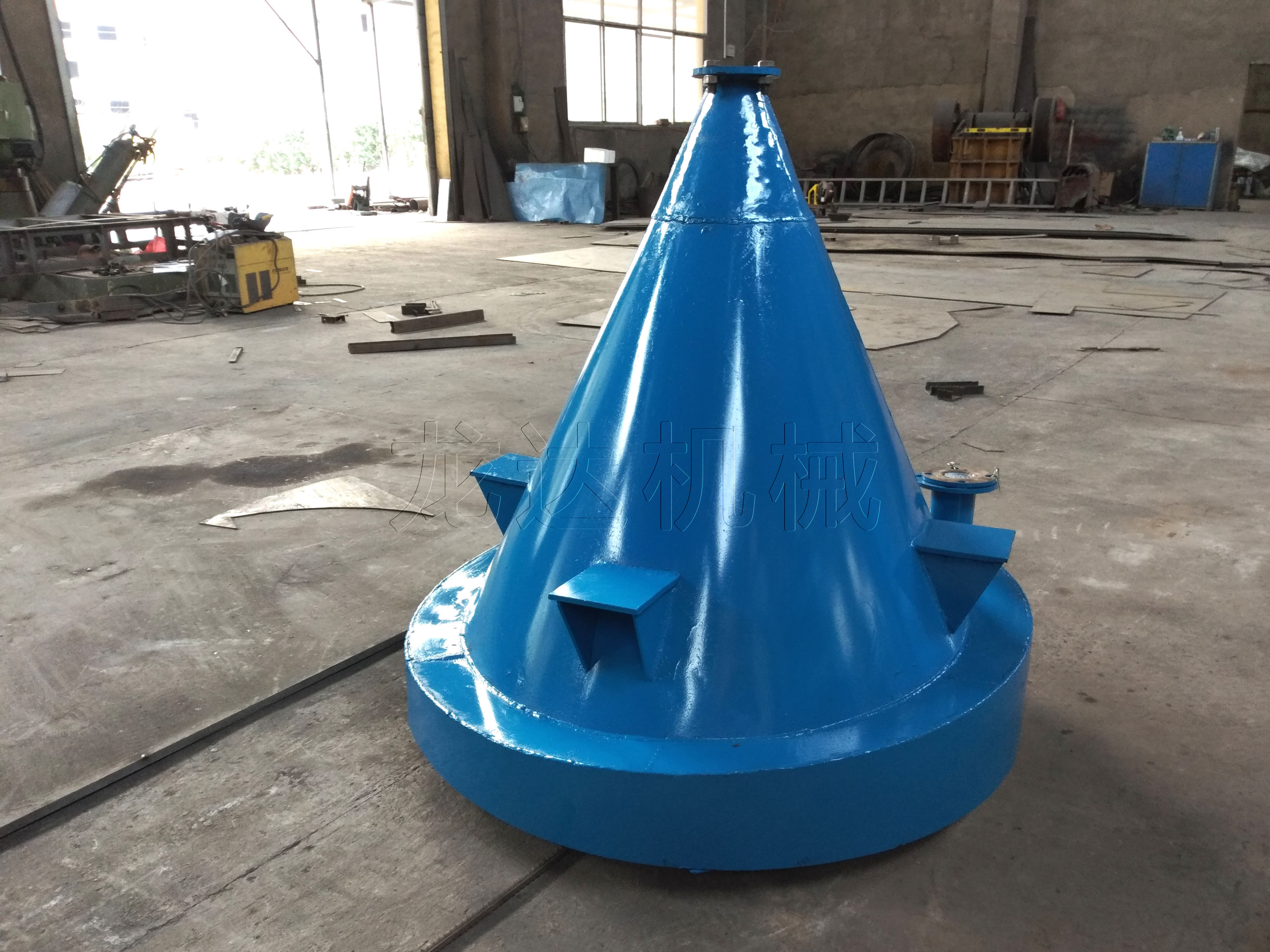

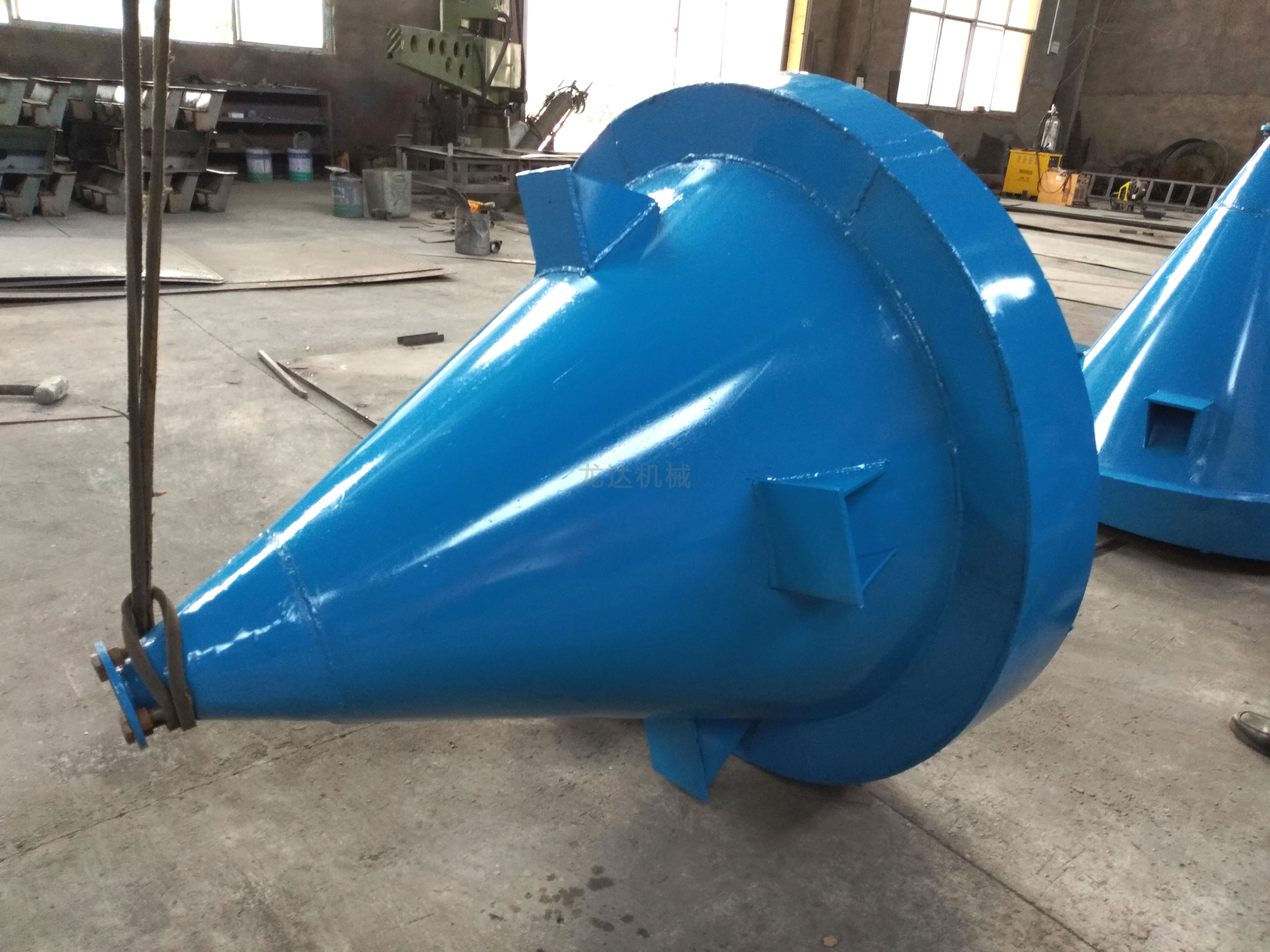

生產實拍

　　脫泥斗工作原理：
　　分泥斗又稱圓錐分級機，是一種簡單的分級、脫泥及濃縮用設備。它的外形為一倒立的圓錐。在液面中心設置給礦圓筒，圓筒底緣沒入液面以下若干深度。礦漿沿切線方向向給入中心圓筒，經緩沖后由底緣流出。流出的礦漿呈放射狀向周邊溢流堰流出。在這一過程中，沉降速度大于液流上升分速度的粗顆粒將沉在槽內，并經底部沉砂排出。細顆粒隨表層礦漿進到溢流槽內。給礦粒度一般小于2mm。分級粒度為75μm或更細些。分泥斗具有結構簡單，易于制造，不耗動力等優點。由于錐體容積較大，在生產流程中還有貯礦作用。目前主要用在水力分級機前對原礦進行脫泥，借以提高分級效率；并也安裝在磨礦設備前進行礦石的濃縮、脫水，以提高磨礦機的給礦濃度；還有用在各種礦泥選別設備前控制給礦濃度和礦量。

分泥斗簡圖.

1給礦管:

2-環形溢流槽:

3- 錐體;

4-備用高壓水管

規格（直徑mm）	φ1000	φ1500	φ2000	φ2500	φ3000
沉降面積m²	0.75	2	3	4.9	7
容積（m³）	0.27	0.83	2.27	4	7
排礦管徑	φ25	φ40	φ50	φ60	φ70
排礦濃度（%）	40-60	40-60	40-60	40-60	40-60
給礦粒度	<2.0	<2.0	<2.0	<2.0	<2.0
處理能力（t/m².h）	1.5-0mm粒度為2-2.16t/m².h 0.074-0mm粒度為0.19-0.25t/m².h
受礦管	φ120	φ150	φ150	φ150	φ150
脫泥效應（%）	33-45	33-45	33-45	33-45	33-45
重量	500	980	1483	1850	2100
